龙芯派二代自上市以来，受到了广大开发者的喜爱。为让开发者更好地了解此开发平台并快速上手实践，龙芯中科还推出了《用“芯”探核：龙芯派开发实战》一书。本周四（3月4日）晚上7点，我们将邀请本书主编及作者做客直播间，结合国产软硬件开发平台现状，为大家带来龙芯派二代产品深度分享，欢迎扫描下图二维码观看！在直播之前，让我们通过视频先来了解一下龙芯派二代！

扫描上图二维码

观看直播活动

走进龙芯派二代

龙芯派二代开发平台是一款非常迷你的产品，主要面向电子发烧友、极客、程序员或者计算机编程教育，可以更好的激励国产芯片爱好者的开发兴趣。戳视频详细了解此产品！

视频在此

龙芯派二代图文解读

龙芯派二代足够小巧，基本上与我们巴掌的尺寸相差无几。我们可以把龙芯派二代看成是一台原生态的微型小电脑来使用，龙芯电脑能做的大部分事情，在龙芯派二代上也都能完成。

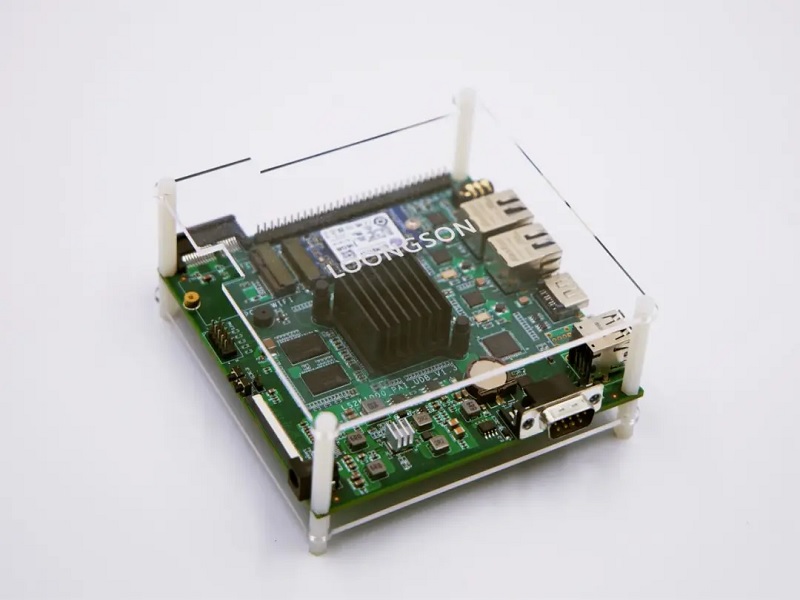

龙芯派二代主板规格符合120*120的nano-ITX标准尺寸，所有集成电路都是裸露在外面，这样看起来更有开发者的气质。为了保护元器件主板外侧还加上了一块亚克力保护板。

龙芯派二代的核心就是龙芯2K1000处理器，这颗处理器采用40nm工艺，片内集成2个GS264处理器核，主频1GHz，并采用64位DDR3控制器。

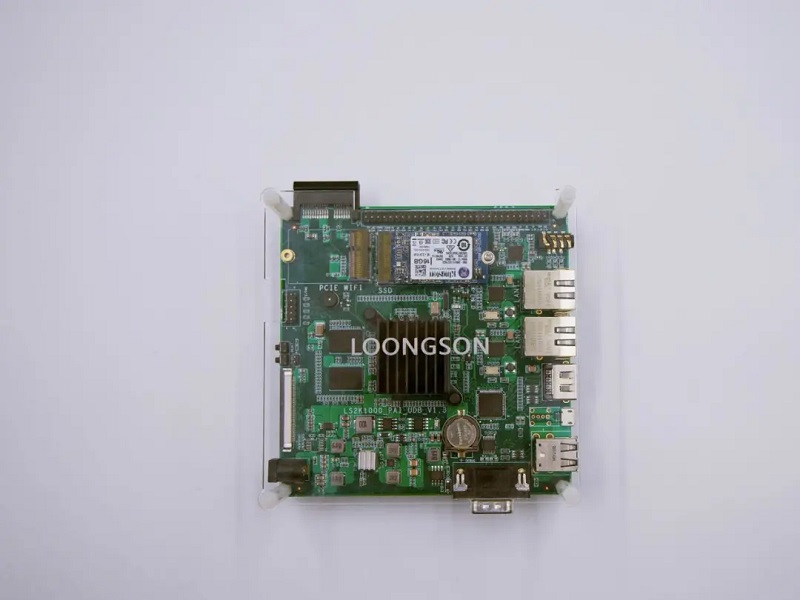

龙芯派二代的拓展性非常丰富，板内提供了M2 16GB的固态硬盘，里面已经烧录有loongnix操作系统，此外，主板上还提供了一个PCIE WiFi接口，后续可以加装拓展WiFi模块。在主板边缘还内置1个EJTAG调试接口以及一个DVO接口，这个接口可以适配飞凌嵌入式电容屏，另外还提供有扩展GPIO引脚，以方便嵌入式开发调试。

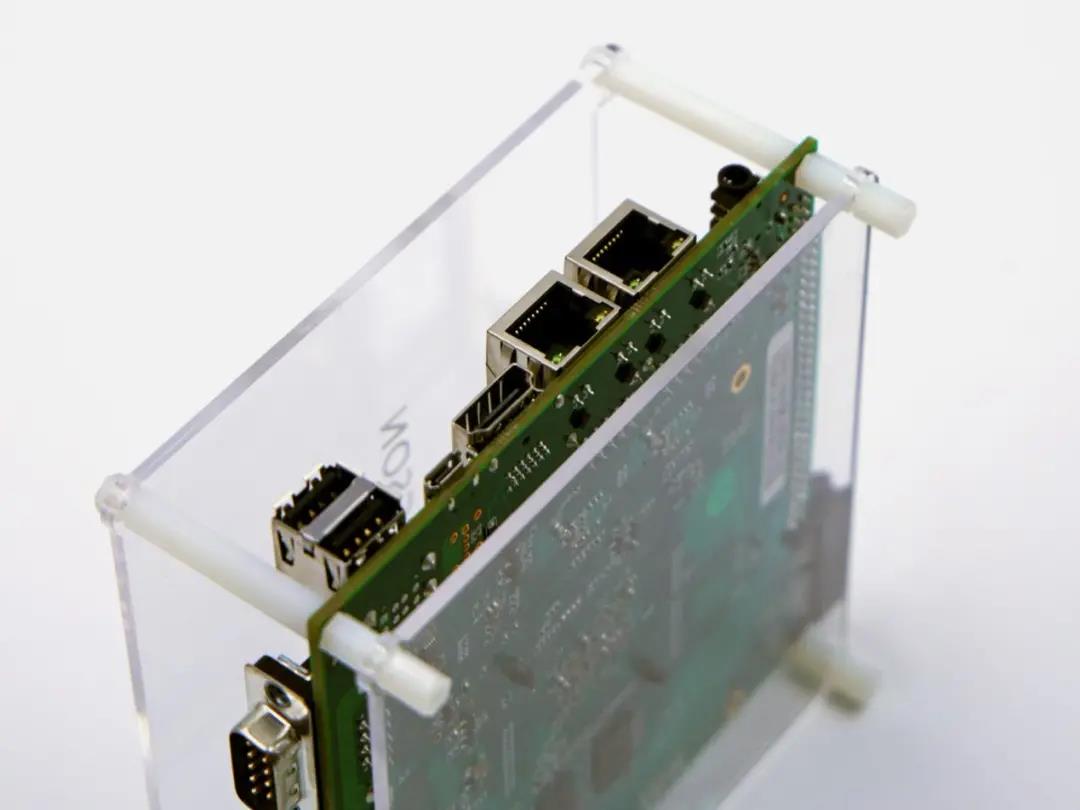

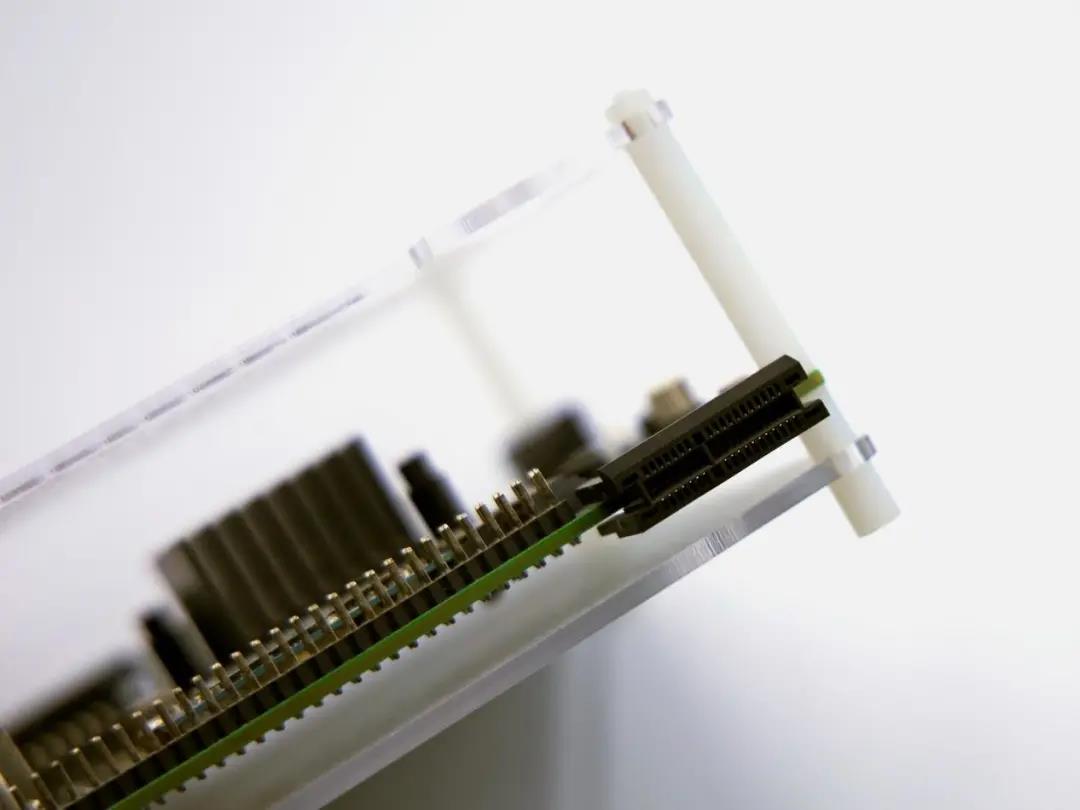

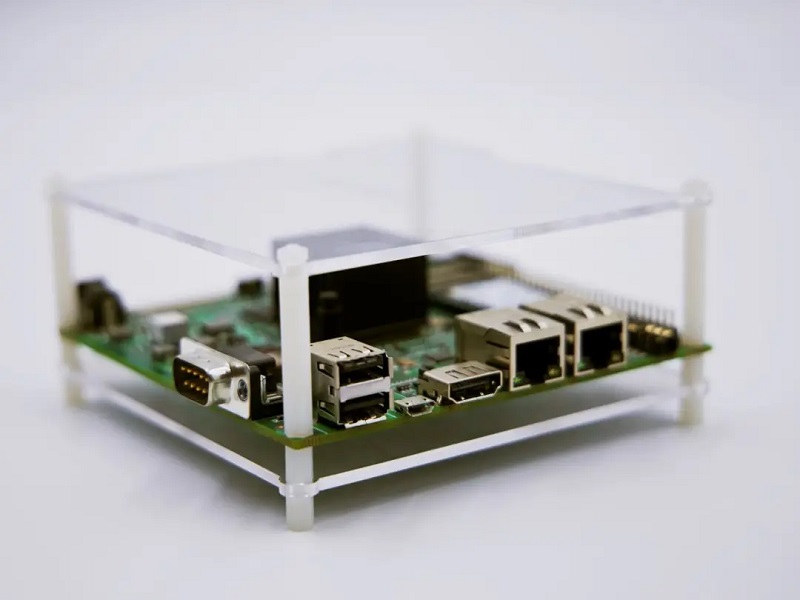

接下来我们看一下龙芯派二代的板载接口部分。侧面的接口包括有2个USB2.0接口、1个OTG接口、1个标准HDMI接口、2个千兆网口、一个3.5mm接口以及旁边的九针串口。紧挨着的是PCI-E X1扩展接口，可以搭配网卡、加密卡、声卡、USB3.0扩展卡等。

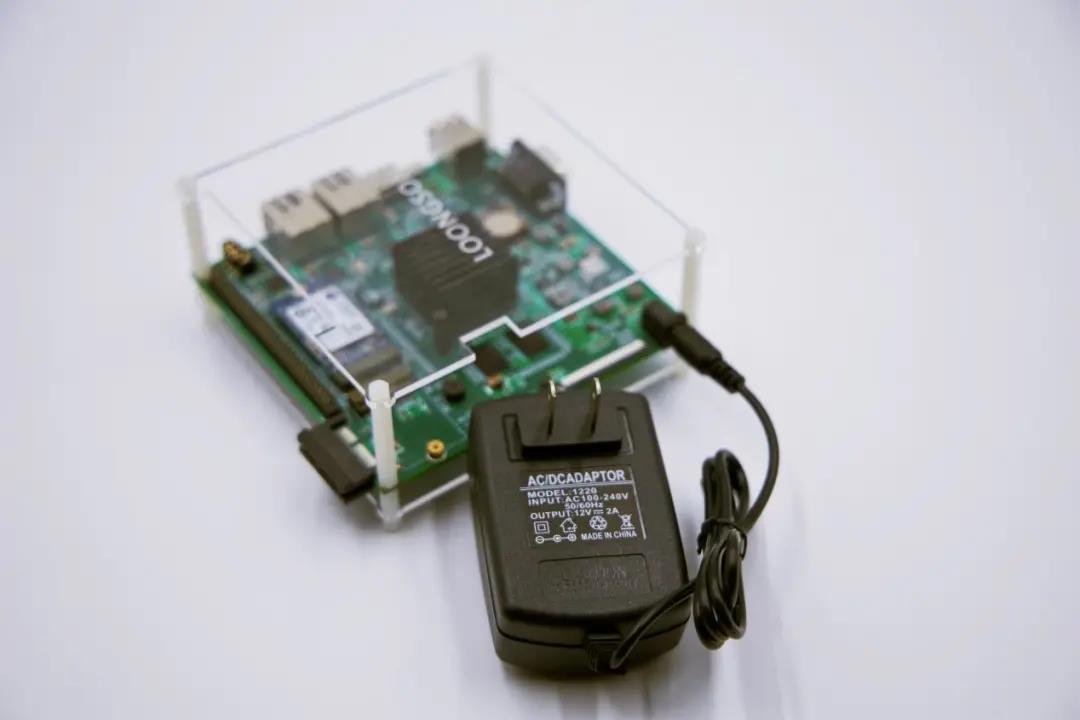

2K1000支持动态降频降压，最大功耗为5W,典型功耗为3.5W，因此采用被动散热方式，没有风扇而在芯片上贴有散热片。供电方面，龙芯派二代随机附送了12V 2A圆柱型电源。

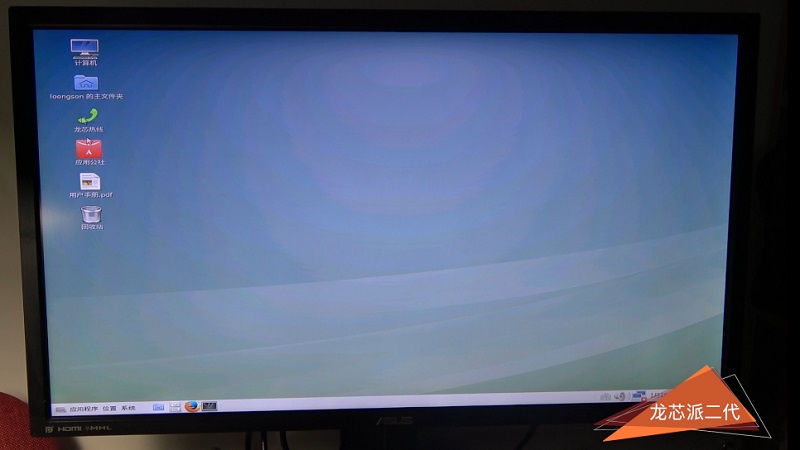

接上鼠标、键盘和显示器，通上电体验一下，在主板的侧面有两枚按键，分别是电源键和重启按键。开机后龙芯派二代即可正常启动，加载系统是完全开源的Loongnix，当然也可以按照自己需要更换其他系统环境。

相关资源推荐

龙芯派二代从硬件端为爱好者营造了非常友好的开发生态，如果你感兴趣还可以的配合《用“芯”探核：龙芯派开发实战》这本书籍，了解龙芯派二代的架构、龙芯派的启动和开发配置、Linux 基本操作与常用工具等内容。购买可扫描下方二维码。
